UltraGrind.
All in Axes !
研磨齒頂 & 齒面 – 三軸
研磨能力
0~20度齒面角度 / 0~45度齒頂角度
5~45度背隙角 / 0~40度斜角
SP-33
最大可達 840mm
齒面 & 齒頂
Combo 5
特殊功能
斷屑槽
主要特點
❱ 研磨鋸片的齒頂和齒面。
❱ 只需一步即可恢復鋸片的鋒利度。
❱ 提供快速且準確的鋸片3-軸研磨。
研磨
時間
VS. hydraulic control series
10.1″ 觸控螢幕
砂輪進給
砂輪頭部升降
砂輪頭部轉角
創新思維
❱ 重型機身
❱ 步進馬達 （進給）
❱ 伺服馬達（升降）
❱ 伺服馬達（斜角）
❱ 液壓系統
❱ 安全電板
安全特性
• 全封閉防濺罩。
• 滑動門鎖定系統。
• 電氣櫃 , 包括. 安全模組和電源鎖。
• 液壓夾具，操作方便安全。
在齒頂 & 齒面上實現研磨效益
性能特點
• 10.1″觸控螢幕控制器。
• 預設程序可快速設定。
• 高性能砂輪頭。
• 研磨能力為每分鐘20齒。
• 0.75kW 砂輪運轉馬達。
• 0.22kW 砂輪進給馬達 (步進控制) X-軸。
• 0.75kW 砂輪頭部升降馬達 (伺服控制) Z-軸。
• 0.75kW 砂輪頭部轉角馬達 (伺服控制) C-軸。
• 0.25kW 背隙角馬達 B-軸。
• 推齒 (液壓控制) W-軸。
• 1.5kW 液壓系統 , 壓力為 40kg/cm2。
• 集中自動潤滑。
透過 UltraGrind 發揮性價比優勢
齒面研磨程序
節目清單

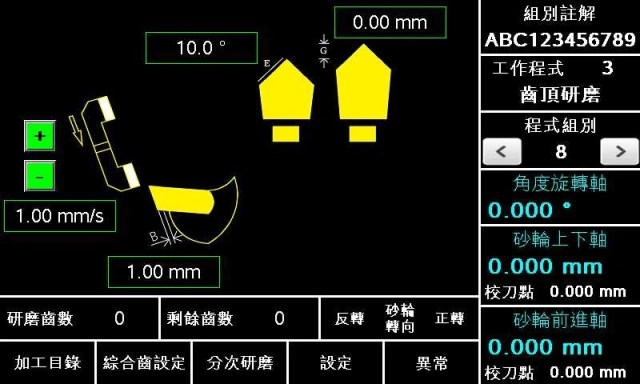

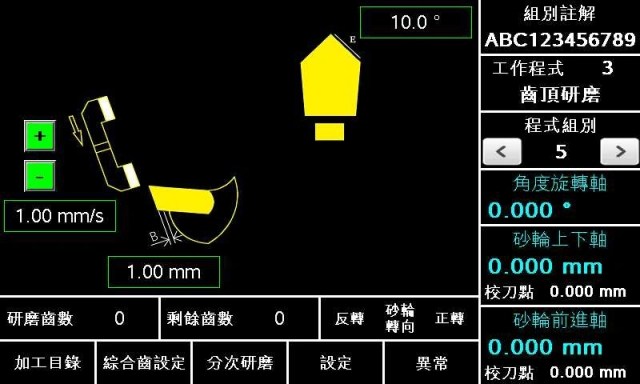

齒頂研磨程序
節目清單
其他部分
其他部分
斷屑槽
節目清單
配備
標準
10.1″ 觸控螢幕控制器 ✚
施耐德PLC控制器 ✚
東方步進馬達進給 ✚
施耐德伺服馬達昇降 ✚
施耐德伺服馬達斜角 ✚
熱交換器 ✚
集中自動潤滑 ✚
1x 齒面砂輪 ✚
1x 齒頂砂輪 ✚
6 x IFM 電感式感測器 ✚
4 x Yuken 電磁閥 ✚
包括襯套套件 ✚
❱ 1×25.4（1”）； 1x30mm
❱ 1×45； 1×50.8； 1x70mm
4 公升切削液 ✚
工具包 ✚
選購
✚ 手動二氧化碳滅火器
✚ 穩壓器
✚ FILTERMIST® 油霧收集器
選購程式
✚ 斷屑槽
✚ 負齒面
照片
規格
| UltraGrind 圓鋸片研磨機 | SP-33 (Metric) | SP-33 (Imperial) |
|---|---|---|
| 鋸片外徑 | Ø100~840mm | 4~33″ |
| 鋸片孔徑 | Ø10~120mm | 0.4~4.7″ |
| 鋸片厚度 | Max. 8mm | Max. 0.3″ |
| 齒距 | 8~75mm | 0.3~2.9″ |
| 最大高低差 | 3mm | 0.12″ |
| 觸控螢幕 | 257mm | 10.1″ |
| 砂輪外徑 x 孔徑 | Ø125mm x Ø32mm | Ø5″ x Ø1.3″ |
| 砂輪圓周速度 | 24m/s @50Hz 27m/s @60Hz | 79ft/s @50Hz 89ft/s @60Hz |
| 砂輪轉速 | 3,700rpm @50Hz 4,200rpm @60Hz | 3,700rpm @50Hz 4,200rpm @60Hz |
| 研磨速度 | 0.5~20mm/s | 0.02~0.79″/s |
| 推齒速度 | 20 齒/min | 20 齒/min |
| 砂輪運轉馬達 | 0.75kW | 0.75kW |
| 砂輪進給馬達(步進馬達) | 0.22kW | 0.22kW |
| 砂輪頭部升降(伺服馬達) | 0.75kW | 0.75kW |
| 砂輪頭部轉角馬達 (伺服馬達) | 0.75kW | 0.75kW |
| 背隙角馬達 | 0.25kW | 0.25kW |
| 油壓馬達 | 1.5kW | 1.5kW |
| 冷卻泵浦馬達 | 0.125kW | 0.125kW |
| 油霧分離機 | 0.55kW | 0.55kW |
| 油壓工作壓力 | 40kg/cm2 | 570lb/in2 |
| 油壓箱容量 | 60L | 16gal |
| 研削水箱容量 | 90L | 24gal |
| 機械尺寸(長x寬x高) | 1920 x 1606 x 2000mm | 76 x 63 x 79″ |
| 裝箱尺寸(長x寬x高) | 2040 x 1756 x 2100mm | 80 x 69 x 83″ |
| 機器淨重/毛重 | 1240 / 1390kg | 2730 / 3060lbs |
| 電壓 | 按客戶指定 | 按客戶指定 |
